为了让您更地了解我们的桥梁伸缩缝盆式橡胶支座匠心打造,我们精心制作了产品视频。我们将带您领略产品的非凡之处,让您对它有更深入的了解和认识。


以下是:桥梁伸缩缝盆式橡胶支座匠心打造的图文介绍

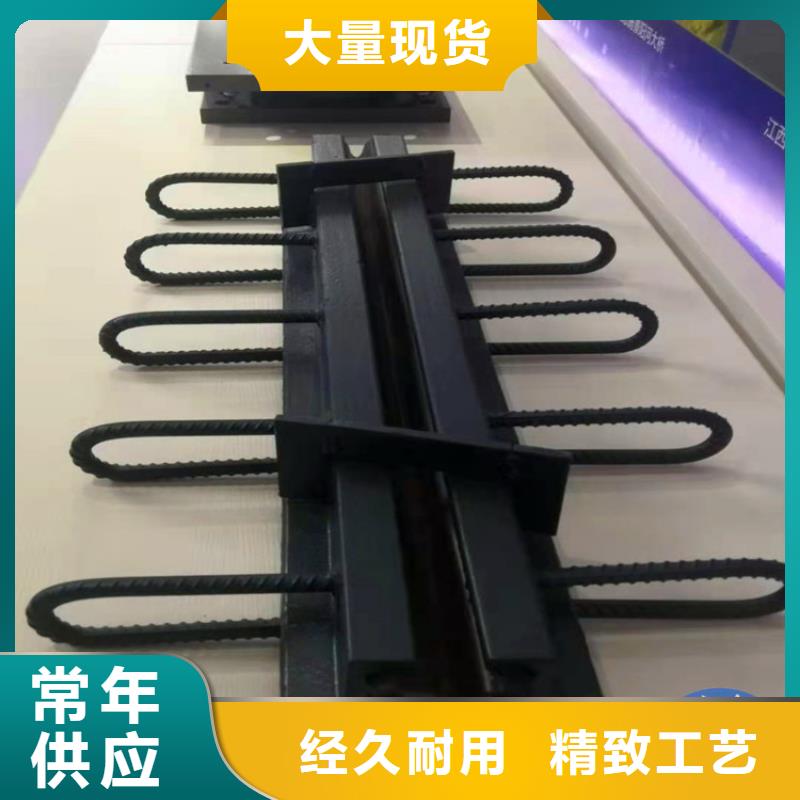

它是采用热轧整体成型的异型钢材为主沿梁的伸缩装置也叫桥梁伸缩缝。它是由(由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝,适用于伸缩量80mm-1200mm的大跨度桥梁。根据形状习惯称为GQF-MZL型伸缩缝或SQF型、SSF型伸缩固钢筋是在两种不同情况下进行的。一般设计给定的都是对称于桥宽中心、在梁(板)端部设置预埋钢筋。
则钢筋在每片梁(板)内的预埋都会不一样,给施工增加了难度,因此锚固钢筋应以对称于每片梁(板)的中心进行设置,这点在设计中要充分考虑。在桥梁的施工中要保证锚固钢筋的作用。仅在浇筑8~10cm厚的桥面板混凝土时进行设置是不可取的,这实际上没有让伸缩缝的定位角钢牢固地与梁(板)和背墙混凝土联结成整体。
形成不稳定隐患,需加强伸缩缝的养护工作。b、砼:伸缩缝的浇注均采用C50水泥砼。控制其坍落度满足混凝土罐车运输的小要求,并应适当掺入外加剂,减小水灰比,减少混凝土收缩。1.施工单位在公路桥梁上安装模数式桥梁伸缩缝,一旦发生碰撞变形,很难修复为合格产品,所以在安装的全过程中,一定要采取措施保护。
严禁任何车辆通过。2.如果现场出现伸缩缝的伸缩量不易调整,所以对成品检查一定要认真、仔细。不3.要与设计图和现场核对、尺寸无误后,再将模数式桥梁伸缩缝在安装前稳放4.要将桥上各接缝处缝隙一定要用聚苯乙烯泡沫板塞严,防止浇注保护带混凝土时灌入,使缝失效。同时,也不可将装置内灌进混凝土。



桥梁伸缩缝有防止雨水侵蚀承重结构。如采用敞口式的桥梁伸缩缝。还应考虑便于污物,并在缝下设置截水和引水装置,使积水排出桥外。国内的中型、大型铁路桥同理也需设伸缩缝,在道碴桥面中,应考虑防止道碴坠落缝中的措施。对于伸缩缝的伸缩量的确定好坏,直接影响对产品规格选定,若伸缩量选择不合理,就直接影响伸产品的使用效果。
同时选择公路桥梁伸缩缝时还应考虑梁、板间伸缩装置间隙量大小。以保证伸缩缝装置与梁、板两端有充分锚固,才能达到佳使用效果.所以在选择伸缩缝的规格时,一定要留充足余量,才能保证伸缩缝的使用效果和耐久性注:GQF-MZL型模数式伸缩装置的突出特点是将伸缩的承重结构和位移控制系统分开,二者受力时互不干扰。
分工明确,这样既保证受力时,又保证了受力时位移均匀.桥梁伸缩缝代号表示方法及意义例:以GQF-C60(CR)为例。其中GQF为交通行业标准规定的C型,伸缩量为60mm,氯丁橡胶型。例:以GQF-z80(NR)为例,其中GQF为交通行业标准规定的z型,伸缩量为80mm,天然橡胶型。
例:以GQF-MZL480(NR)为例,其中GQF为交通行业标准规定的MZL型,伸缩量为480mm,天然橡胶型。我公司生产的公路桥梁伸缩缝代号表示方法与中华人民共和国交通行业标准表示方法相一致.NR和CR表示橡胶种类:NR表示天然橡胶、CR表示氯丁橡。




板式橡胶伸缩装置中的伸缩体是由橡胶、钢板或角钢硫化为一体的构造,它是利用橡胶材料剪切模量低的原理设计制造而成。即剪切型橡胶伸缩体设有上下凹槽,橡胶体内埋设承重钢板和锚固钢板,并设有预留螺栓孔,通过螺栓与梁端连成整体。按使用的材料和用途,其可分为纯橡胶式、板式、组合式橡胶伸缩逢和模数式伸缩逢。
(1)板式橡胶伸缩缝的伸缩体由橡胶、钢板或角钢组成,适用于伸缩量≤60mm以下的普通桥梁;(2)组合式伸缩装置的伸缩体由橡胶板和钢托板组合而成,适用于伸缩量≤120mm的普通桥梁;(3)模数式伸缩逢伸缩体采用整体成型的异形钢材制成,由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成。、在安装伸缩缝时,下缝前应认真检查槽内预埋钢筋,若发现裂缝或折断,位置不当或间隙过大,必须采取补救措施。要保证沿缝方向每米范围内至少有1根预埋钢筋与毛勒伸缩缝的锚环牢固焊接。应该认真检查XF型桥梁伸缩缝质量,若发现变形或两钢梁间距不一致时,应进行修整。必要时,还应根据安装时的环境温度调整毛勒伸缩缝的钢梁间距。应将XF型桥梁伸缩装置缓缓放入槽内,使缝中心线与实际预留缝中心线相重合,偏差不得超过10mm,同时使钢边梁内边保持垂直。XF型桥梁伸缩缝就位后,应根据纵、横坡和标高调整其钢梁顶面比相邻沥青混凝土路面低1~2mm,不得超出路面标高。4、在焊接先点焊部分预埋钢筋和锚环钢筋,临时固定其位置。经检查符合质量要求后方可将锚环钢筋与预埋钢筋焊牢,之后,即可拆除XF型桥梁伸缩缝的装配夹具。5、对于立模、浇混凝土立模应注意模板密封,切忌水泥浆漏入支撑箱,影响支承部件和控制系统的正常工作。浇筑混凝土之前,在锚环内应插入一定数量纵向钢筋;在钢边梁水平肢上加铺一层钢筋网;在支撑箱底板上设置双层防震钢网。应采用低收缩、快硬、早强混凝土,其标号不得低于上部结构混凝土标号。特别注意锚板、锚环及横梁支撑箱下面的混凝土密实。在混凝土养护期内,禁止一切车辆通行。




瑞诚工程橡胶(泰安市分公司)保证您买到的每一个 网架钢支座全新,采用先进的工艺和优质材料制造,并完全符合合同规定的质量、规格和性能要求,在我们提供技术成熟 网架钢支座产品的同时,我们也将提供优质的技术服务,我们充分发挥自身的优势,更好的为客户做好服务。


点击查看瑞诚工程橡胶(泰安市分公司)的【产品相册库】以及我们的【产品视频库】
